圖文介紹幾種全站儀測量方法
高程測量
1、儀器任意置點,但所選點位要求能和已知高程點通視。
2、用全站儀照準已知高程點,測出V的值,并算出W的值。(此時與儀器高程測定有關的常數如測站點高程,儀器高,棱鏡高均為任一值,施測前不必設定。)
3、將儀器測站點高程重新設定為W,儀器高和棱鏡高設為0即可。
4、照準待測點測出其高程。

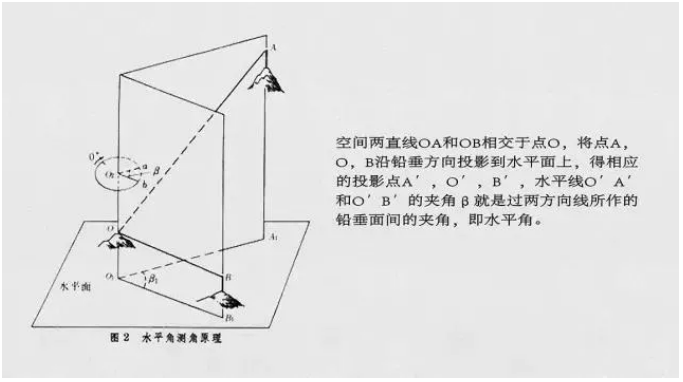

水平角測量
1、按角度測量鍵,使全站儀處于角度測量模式,照準第一個目標。
2、設置A方向的水平度盤度數為0°00′00"。
3、照準第二個目標B,此時顯示的水平度盤度數即為兩方向的水平夾角。
4、用于測量水平角的儀器,必須具備一個能置于水平位置水平度盤,且水平度盤的中心位于水平角頂點的鉛垂線上。

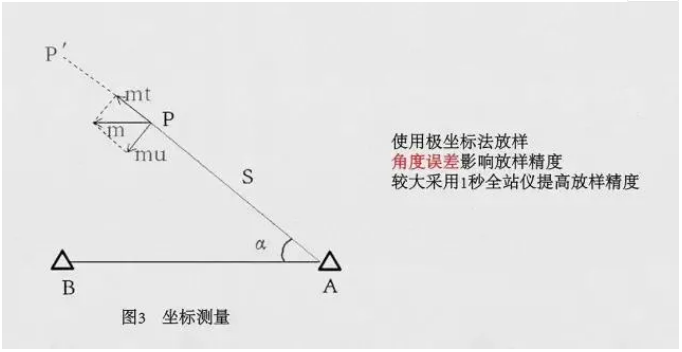

坐標測量
1、設定測站點的三維坐標。
2、設定后視點的坐標或設定后視方向的水平度盤讀數為其方位角。當設定后視點的坐標時,全站儀會自動計算后視方向的方位角,并設定后視方向的水平度盤讀數為其方位角。
3、設置棱鏡常數。
4、設置大氣改正值或氣溫、氣壓值。
5、量儀器高、棱鏡高并輸入全站儀。
6、照準目標棱鏡,按坐標測量鍵,全站儀開始測距并計算顯示測點的三維坐標。

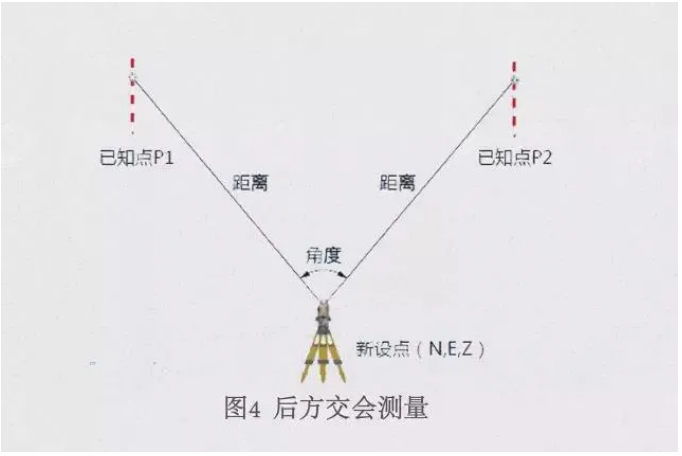

后交會測量
722R4L全站儀安置在某一待定點上,通過對兩個以上的已知點處棱鏡進行觀測,并輸入各已知點三維坐標及儀器高和棱鏡高后,全站儀即可顯示待定點的三維坐標。

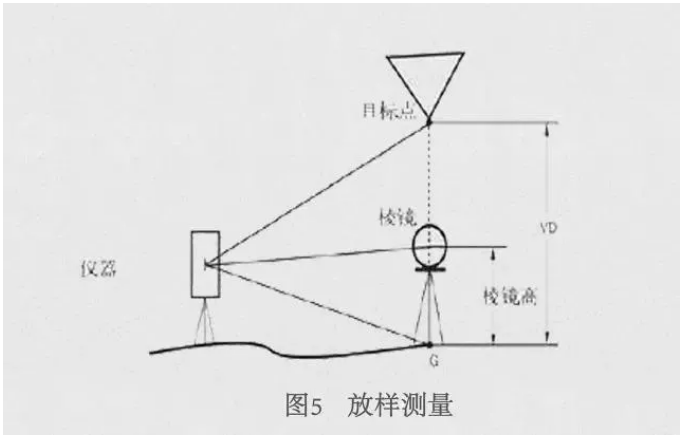

放樣測量
1、將要測設的角度和邊長(或坐標值)輸入全站儀。
2、在放樣過程中儀器顯示角度和邊長的實測值與放樣值之差,根據顯示的偏離值及符號調整棱鏡位置,直至偏離值為零,此時棱鏡所處位置即為要測設的點位。
4、有的電子全站儀還可通過圖形顯示棱鏡上下左右前后的移動方向。

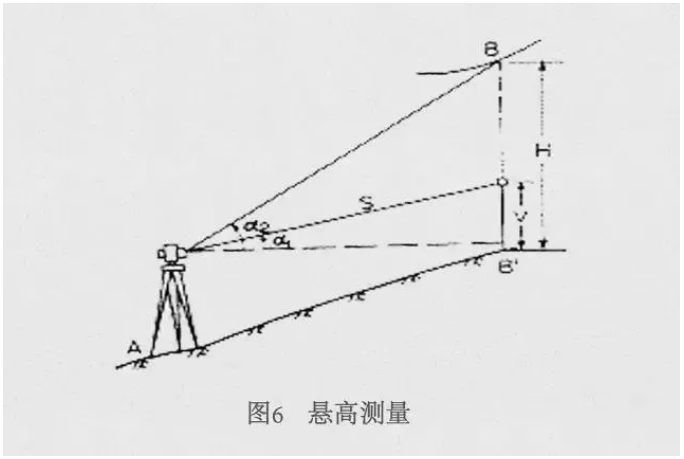

懸高測量
1、要測量某些不能設置反射棱鏡目標(高壓電線、橋梁桁架)的高度時,可在目標正上方或正下方處安置棱鏡,輸入棱鏡高V。
2、瞄準棱鏡并觀測后,在瞄準目標,儀器即可顯示目標的高度H。

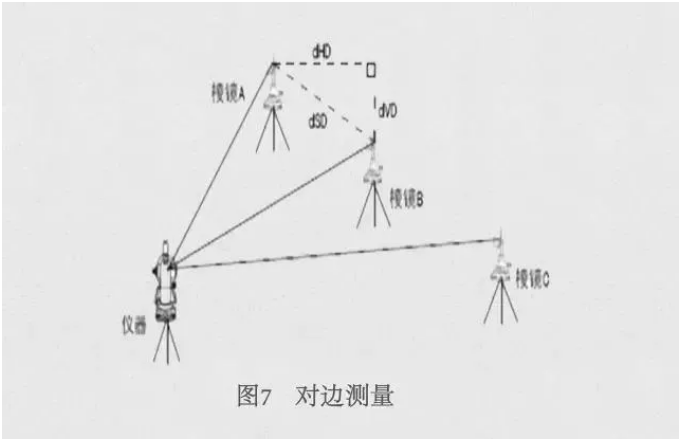

對邊測量
如圖:分別瞄準兩個目標點處的棱鏡并觀測后,儀器即可顯示出兩個棱鏡之間平距(dHD)、斜距(dSD)、高差(dVD)。

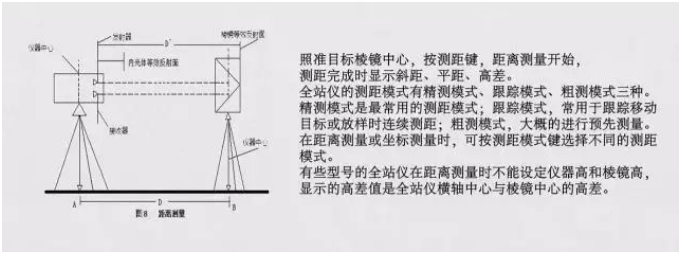

距離測量
1、首先設置全站儀棱鏡常數。
測距前須將棱鏡常數輸入全站儀中,儀器會自動對所測距離進行改正。
2、其次,設置全站儀的大氣改正值或氣溫、氣壓值。
光在大氣中的傳播速度會隨大氣的溫度和氣壓而變化,15℃和760mmHg是儀器設置的一個標準值,此時的大氣改正為0ppm。實測時,輸入溫度和氣壓值,全站儀會自動計算大氣改正值,并對測距結果進行改正。
3、接著,量儀器高、棱鏡高并輸入全站儀。
4、最后,全站儀距離測量。
更多相關
租一臺徠卡全站儀多少錢?
全站儀作為一種高精度測量儀器其售賣價格是比較高昂的,所以很多人選擇了租賃。那么,租一臺徠卡全站儀多少錢呢?其實想要知道這個問題,需要根據用戶租賃徠卡全站儀的品牌、型號和租賃時間來看。環球小編查閱了相關...
“舊貌換新顏,喜迎亞運會”—— 徠卡3D銑刨應用于舊路改造
數字化路面銑刨進行中 項目難點——現有路面高低不平,平整度難保障 高爾夫路原有瀝青路面不...
徠卡DISTO S910激光測距儀在刑事案件現場勘察中的應用
1,工作中的痛點 為了避免破壞現場,需要非接觸測量,傳統的皮尺卻無法實現。 現場需要測量各個證物的位置關系及其在房間的相對位置,但是普通的測距儀無法實現。 2,傳統測量方式 現場一名刑偵人...
鼓浪嶼申遺成功得益于地理信息的大力支持
在聯合國教科文組織的世界遺產委員會第41屆會議上,我國提交的“鼓浪嶼歷史國際社區”獲批列入《世界遺產名錄》,成為中國第52項世界遺產和第36項世界文化遺產。國信司南(北京)地理信息技術有限公司參...
徐劍平口述40個春秋攢下的測繪光陰故事
80屆航測培訓班結業留念(后排右一為徐劍平) 我相信品格是有代際傳承的,父親是軍人,我從他那里繼承了堅毅和果敢。剛成年時上山下鄉,性格要強的我勞動時不甘人后,上下跳板裝卸重物時不慎崴腳,當時并未...
ZT10全站儀搭配中緯智測——簡單高效的全站儀操作軟件
隨著時代的進步、科技的發展,現代工程對施工質量與作業效率的要求愈來愈高,全站儀作為廣泛應用于施工測量中重要設備,人們對它的網絡化、智能化等需求同樣也隨之提高。 傳統全站儀受限于系統和屏幕尺寸,屏...

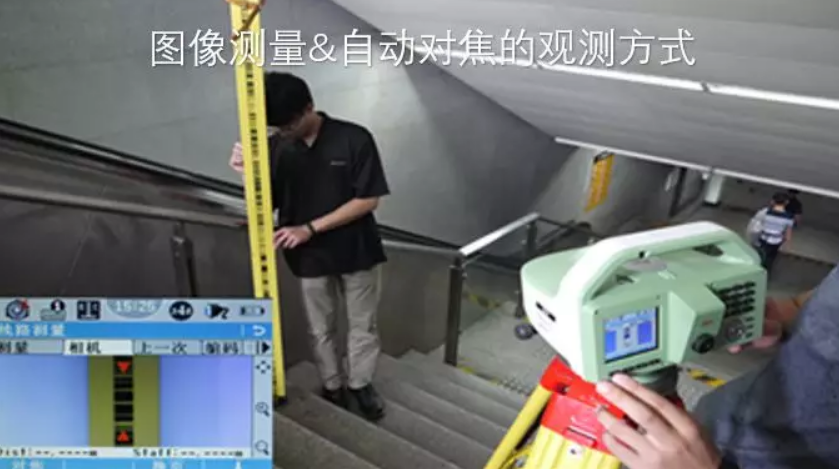

徠卡LS15電子水準儀-圖像測量&自動對焦,開創水準測量新模式
